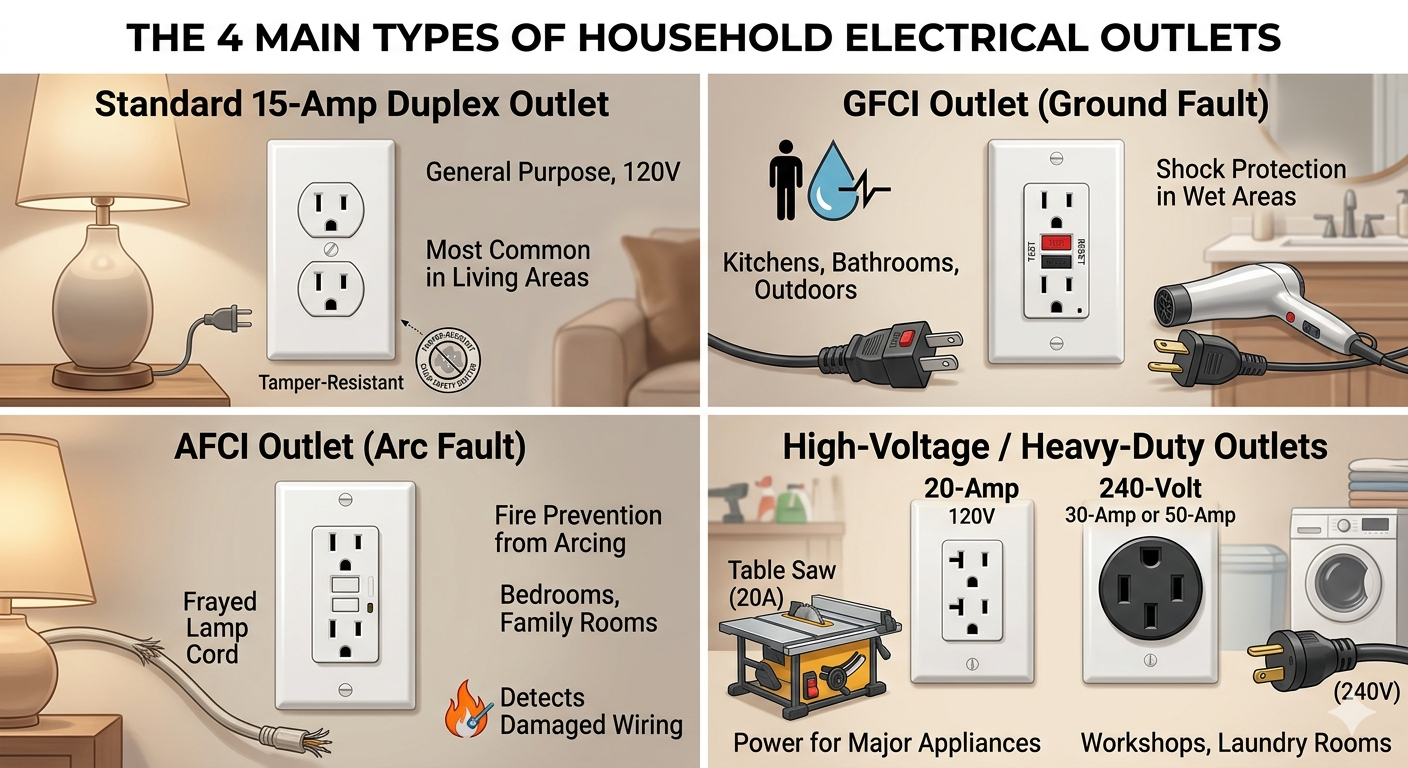

I quattro tipi principali di prese elettriche che si trovano nelle moderne proprietà residenziali sono la presa duplex standard da 15 A, la presa dell'interruttore di circuito con guasto a terra (GFCI), la presa dell'interruttore di circuito con guasto dell'arco (AFCI) e prese speciali ad alta tensione da 20 A o 240 volt. Questi componenti rappresentano l'interfaccia essenziale tra il complesso sistema di cablaggio della tua casa e i tuoi elettrodomestici quotidiani, dagli smartphone alle asciugatrici pesanti. Comprendere queste variazioni non è solo una questione di comodità; è un componente critico della prevenzione incendi elettrici e della sicurezza personale.
1. La presa duplex standard da 15 A: il cavallo di battaglia della casa
Le prese duplex standard da 15 A sono le fonti di alimentazione più diffuse nelle case del Nord America, progettate per uso generale con componenti elettronici a basso wattaggio. Queste prese presentano in genere due fessure verticali e un foro di messa a terra a forma di U, che rappresentano l'evoluzione dei modelli a due poli più vecchi e senza messa a terra. In una tipica casa di 1.500 piedi quadrati, potresti trovare tra 40 e 60 di questi punti vendita distribuiti tra camere da letto, zone giorno e corridoi.
La funzione principale di questi punti vendita è fornire un servizio coerente 120 volt fornitura. Sebbene siano affidabili, mancano della sofisticata logica interna tipica dei modelli orientati alla sicurezza. I moderni regolamenti edilizi ora richiedono che queste prese standard lo siano Resistente alle manomissioni (TR) . Le prese TR sono dotate di otturatori interni che impediscono ai bambini di inserire oggetti estranei come forcine o chiavi, una caratteristica di sicurezza che ha ridotto di quasi le lesioni elettriche pediatriche 95% sin dalla sua adozione obbligatoria nel Codice Elettrico Nazionale (NEC).
2. Prese GFCI: protezione essenziale per luoghi umidi
Le prese dell'interruttore automatico per guasto a terra (GFCI) sono dispositivi di sicurezza specializzati progettati per prevenire scosse elettriche letali interrompendo istantaneamente l'alimentazione quando viene rilevato un guasto a terra. Identificabili dai pulsanti "Test" e "Reset", le prese GFCI sono obbligatorie nelle aree in cui è probabile che acqua ed elettricità si incontrino, come bagni, cucine, lavanderie e spazi esterni.
La tecnologia dietro un GFCI è incredibilmente precisa. Monitora costantemente l'equilibrio della corrente elettrica che si muove attraverso il circuito. Se la corrente scorre fuori del filo caldo differisce dalla corrente che ritorna attraverso il neutrale filo di appena Da 4 a 6 milliampere , il dispositivo presuppone che l'elettricità si disperda a terra (probabilmente attraverso un corpo umano) e scatta all'interno 1/30 di secondo . Questa risposta rapida fa la differenza tra un lieve formicolio e un evento cardiaco fatale.
3. Prese AFCI: lo scudo contro gli incendi elettrici
Le prese AFCI (Arc Fault Circuit Interrupter) sono componenti elettronici avanzati progettati per rilevare archi elettrici pericolosi e scollegare l'alimentazione per prevenire incendi strutturali. Mentre i GFCI proteggono gli esseri umani dagli urti, gli AFCI proteggono la struttura dai rischi legati al calore causati da cavi danneggiati, collegamenti allentati o cavi forati dietro le pareti.
Gli archi elettrici si verificano quando l'elettricità attraversa un varco involontario, creando un calore intenso, spesso eccessivo 10.000 gradi Fahrenheit —che può facilmente incendiare l'isolamento circostante o la struttura in legno. Il Commissione per la sicurezza dei prodotti di consumo (CPSC) stima che la tecnologia AFCI potrebbe prevenire più di 50% degli incendi elettrici che si verificano ogni anno nelle case. Queste prese utilizzano l'elaborazione del segnale digitale per distinguere tra un arco "normale" (come la scintilla quando si accende un interruttore della luce) e un arco pericoloso "indesiderato" causato da un cavo sfilacciato.
4. Prese speciali ad alta tensione e da 20 A
Le prese ad alta tensione da 240 volt e 20 A sono punti di alimentazione dedicati progettati per apparecchi ad alta intensità energetica che sovraccaricherebbero un circuito standard. È possibile distinguere una presa da 20 A dalla piccola fessura orizzontale a "T" sul lato neutro, mentre le prese da 240 volt sono molto più grandi e presentano configurazioni dei poli uniche (spesso circolari o con tre grandi lame angolari).
Queste prese non sono intercambiabili con l'elettronica standard. A Presa da 20 A si trova tipicamente nelle cucine o nelle officine per maneggiare utensili elettrici e frullatori pesanti. D'altra parte, Prese da 240 volt sono riservati ai principali elettrodomestici come asciugatrici elettriche, fornelli e unità di condizionamento centralizzate. Perché questi apparecchi assorbono una quantità significativa di corrente, spesso nel mezzo da 30 a 50 amp —richiedono un cablaggio di calibro più spesso (tipicamente calibro 10 o calibro 8) per gestire il carico senza surriscaldarsi.
Analisi comparativa dei tipi di sbocco
Per comprendere meglio quale presa è necessaria per scenari specifici, la tabella seguente mette a confronto le caratteristiche principali e le applicazioni tipiche dei quattro tipi di presa discussi.
| Tipo di uscita | Voltaggio/Amperaggio | Beneficio primario | Posizioni comuni |
|---|---|---|---|
| Duplex standard | 120 V/15 A | Utilità generale | Camere da letto, soggiorni |
| GFCI | 120 V/15 A-20A | Prevenzione degli shock | Cucine, Bagni, Esterni |
| AFCI | 120 V/15 A-20A | Prevenzione incendi | Zone notte, Camere familiari |
| Alta tensione/20 A | 120 V-240 V/20 A-50 A | Capacità di carico pesante | Lavanderia, Cucina, Officina |
Confronto tra i 4 tipi di prese elettriche in base a tensione, caratteristiche di sicurezza e posizionamento.
L'importanza del design antimanomissione (TR).
La tecnologia antimanomissione è una caratteristica di sicurezza non negoziabile nei punti vendita moderni, poiché riduce significativamente il rischio di elettrocuzione infantile. Queste prese sembrano identiche alle prese standard ma contengono piastre di otturatore caricate a molla.
Gli otturatori si aprono solo quando viene applicata contemporaneamente la stessa pressione a entrambe le fessure, cosa che accade quando viene inserita una spina standard. Se un bambino tenta di inserire un singolo oggetto, ad esempio una graffetta, le persiane rimangono chiuse. Secondo i dati del Associazione nazionale per la protezione antincendio (NFPA) , circa 2.400 bambini subiscono ogni anno gravi shock e ustioni a causa dell'inserimento di oggetti nelle prese. La diffusa transizione verso gli sbocchi TR è la soluzione più efficace a questo pericolo prevenibile.
Quando aggiornare le prese di casa
I proprietari di case dovrebbero considerare di aggiornare le proprie prese se incontrano luci tremolanti, frontalini scoloriti o se la casa è stata costruita prima della metà degli anni '70 e utilizza ancora prese a due poli senza messa a terra. Gli elettrodomestici e i dispositivi elettronici moderni richiedono una messa a terra stabile per proteggere i circuiti interni sensibili.
- Scolorimento: Segni ingialliti o carbonizzati su una presa indicano un surriscaldamento interno e rappresentano un rischio di incendio significativo.
- Spine allentate: Se i cavi cadono facilmente dalla presa, i contatti interni sono usurati e possono verificarsi archi elettrici.
- Prese senza messa a terra: La sostituzione delle prese a due poli con GFCI (etichettati "No Equipment Ground") o il ricablaggio per una messa a terra completa è essenziale per la sicurezza dei moderni laptop e TV.
Domande frequenti (FAQ)
Posso utilizzare un dispositivo da 15 A in una presa da 20 A?
Sì, è perfettamente sicuro collegare un dispositivo standard da 15 A a una presa da 20 A perché il dispositivo "tirerà" solo la quantità di elettricità di cui ha bisogno. La potenza nominale di 20 A si riferisce a capacità della presa, non la quantità di corrente che forza in un dispositivo.
Qual è la differenza tra GFCI e AFCI?
La differenza fondamentale è che GFCI protegge le persone dagli shock, mentre AFCI protegge la casa dal fuoco. I GFCI rilevano le dispersioni di corrente verso terra, mentre gli AFCI rilevano pericolose scintille elettriche (archi).
Con quale frequenza dovrei testare le mie prese GFCI?
Gli esperti di sicurezza elettrica consigliano di testare le prese GFCI una volta al mese premendo il pulsante "Test". Se il pulsante "Reset" non fuoriesce, il meccanismo di sicurezza interno non funziona e la presa deve essere sostituita immediatamente.
Perché alcuni punti vendita hanno il semaforo verde?
Una luce verde su una presa GFCI o AFCI indica in genere che il dispositivo è alimentato e che la funzione di autotest ha superato con successo. Se la luce diventa rossa o si spegne, segnala uno scatto o un guasto del dispositivo.
Conclusione: investire nell'integrità elettrica
Comprendere i 4 tipi di prese elettriche è il primo passo per mantenere una casa moderna sicura ed efficiente. Che si tratti della prevenzione degli shock di un GFCI, della prevenzione antincendio di un AFCI o dell'alimentazione per carichi pesanti di una presa da 240 volt, ciascuno svolge un ruolo specifico e vitale. Assicurandoti che la tua casa sia dotata dell'hardware corretto per la posizione corretta, non solo rispetti i codici di sicurezza ma fornisci anche un ambiente sicuro per la tua famiglia e i tuoi costosi dispositivi elettronici.
Ricorda sempre che mentre cambiare il frontalino di una presa è un semplice compito fai-da-te, la modifica del cablaggio effettivo o l'installazione di nuovi circuiti dovrebbe sempre essere eseguita da un elettricista abilitato per garantire che tutti i codici edilizi locali e gli standard di sicurezza siano rispettati.
