Cavo di prolunga

I. Struttura tecnica e standard di progettazione
La progettazione di Prolunghe europee devono attenersi scrupolosamente alle seguenti specifiche tecniche:

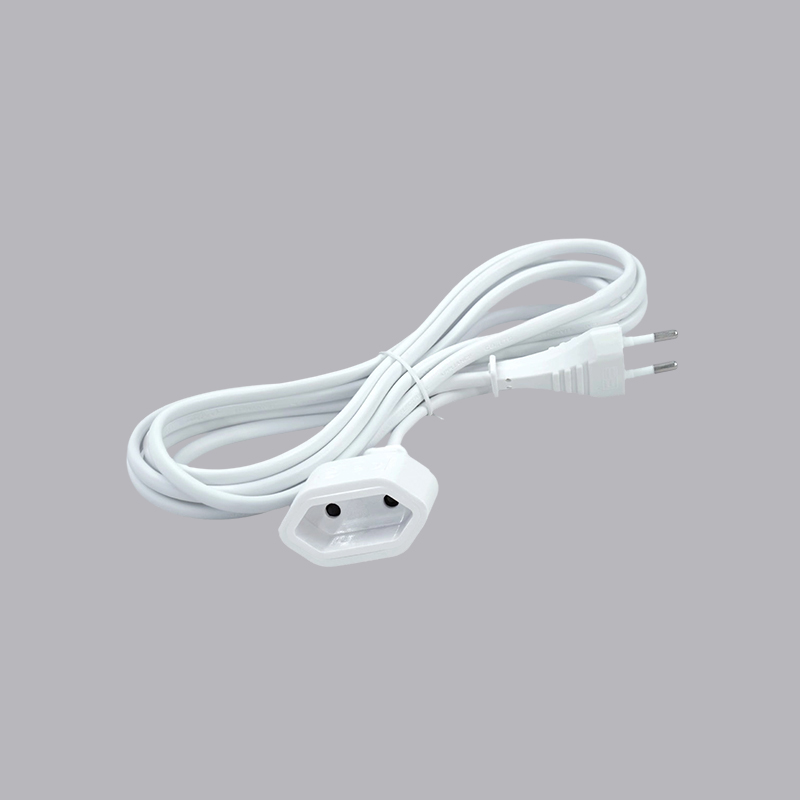

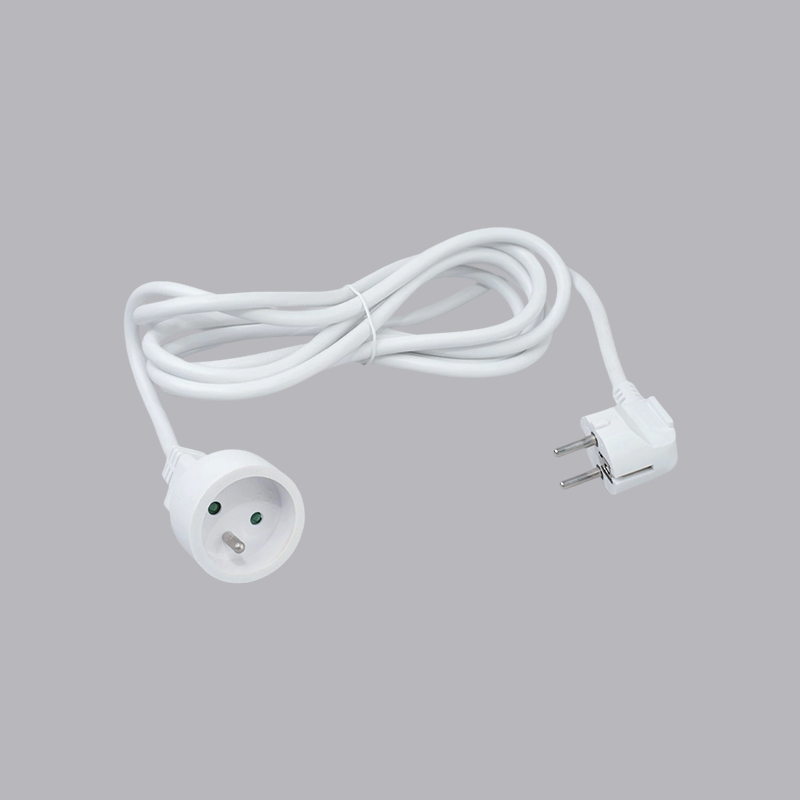

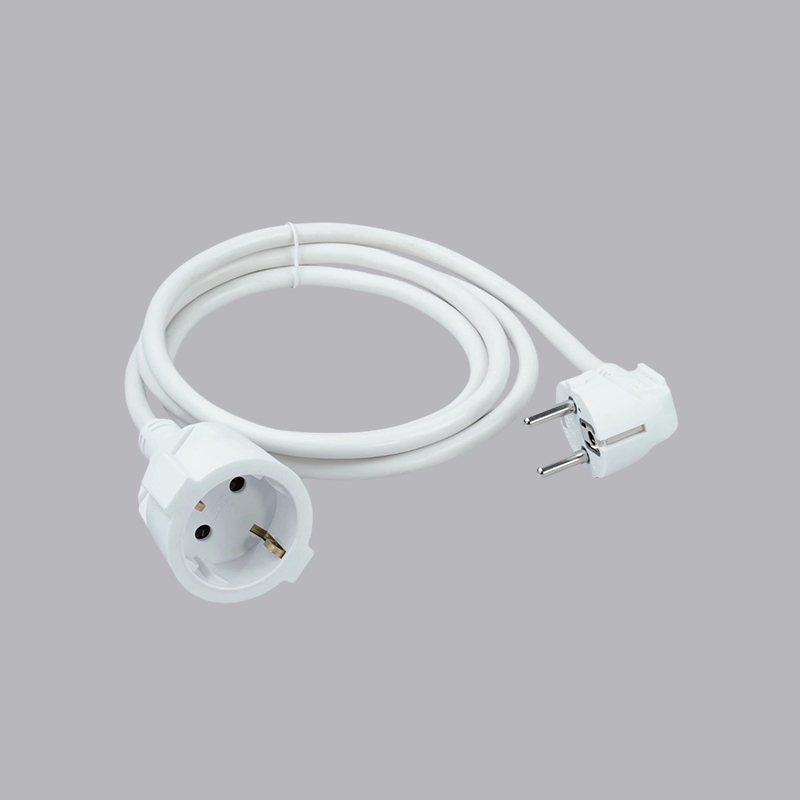

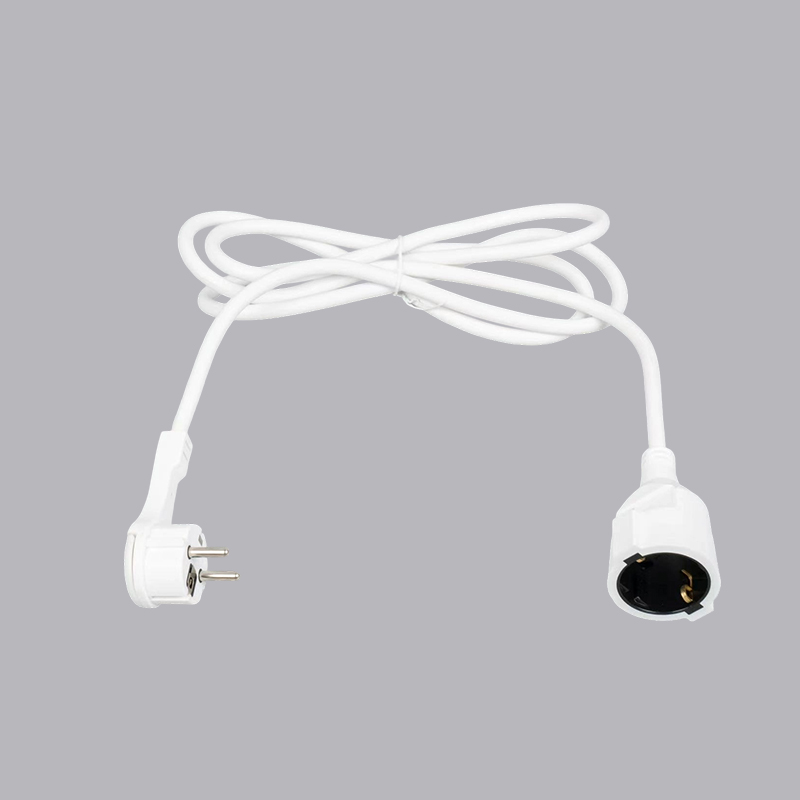

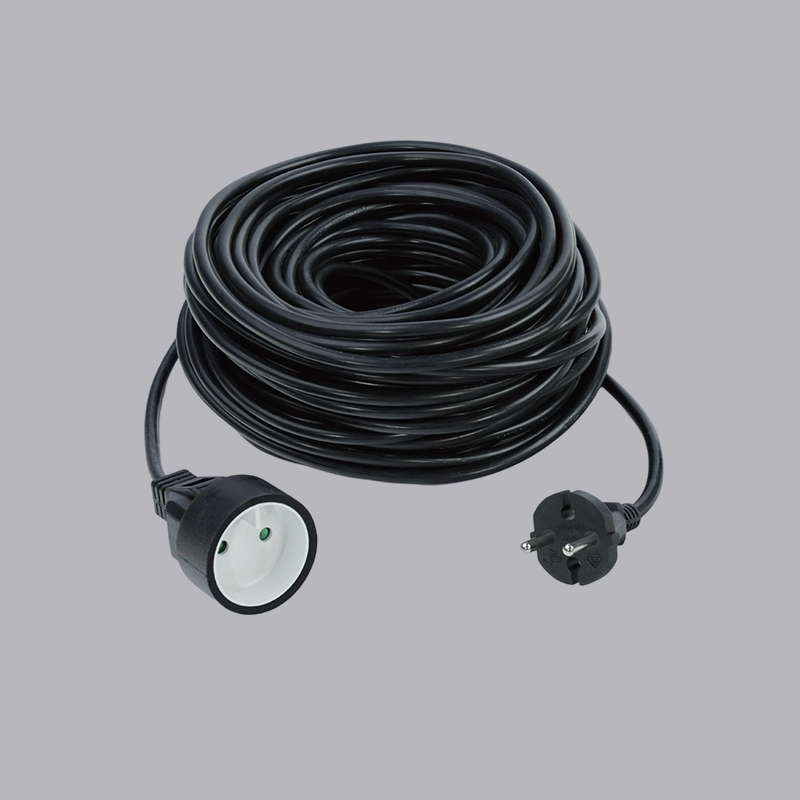

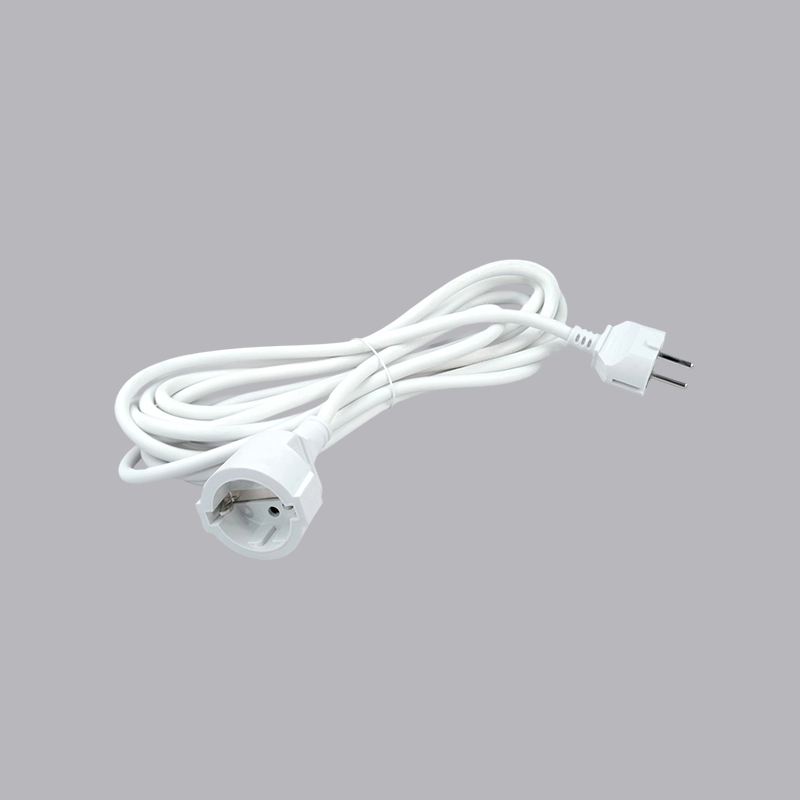

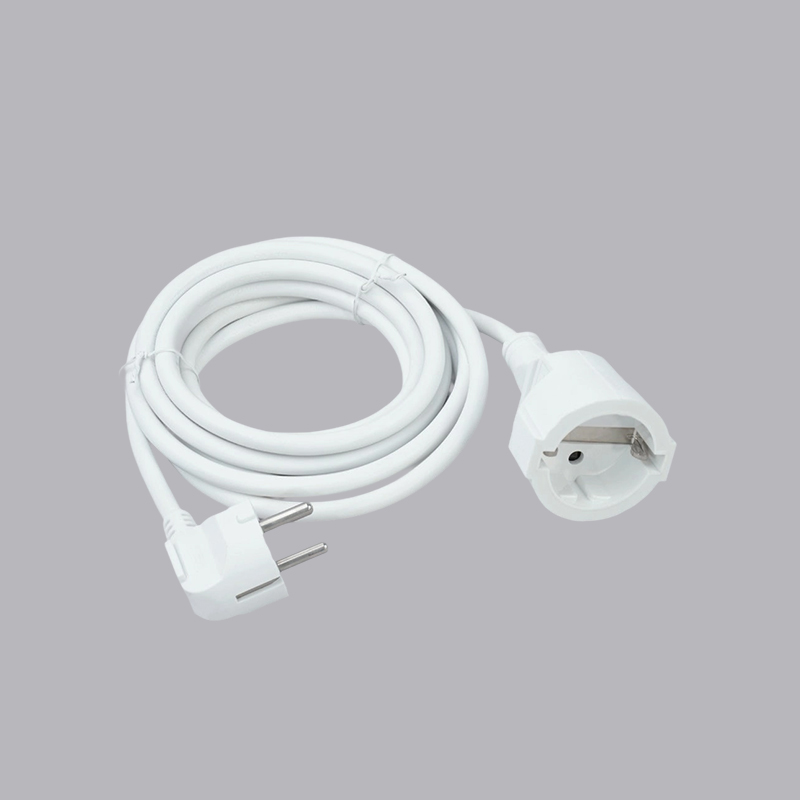

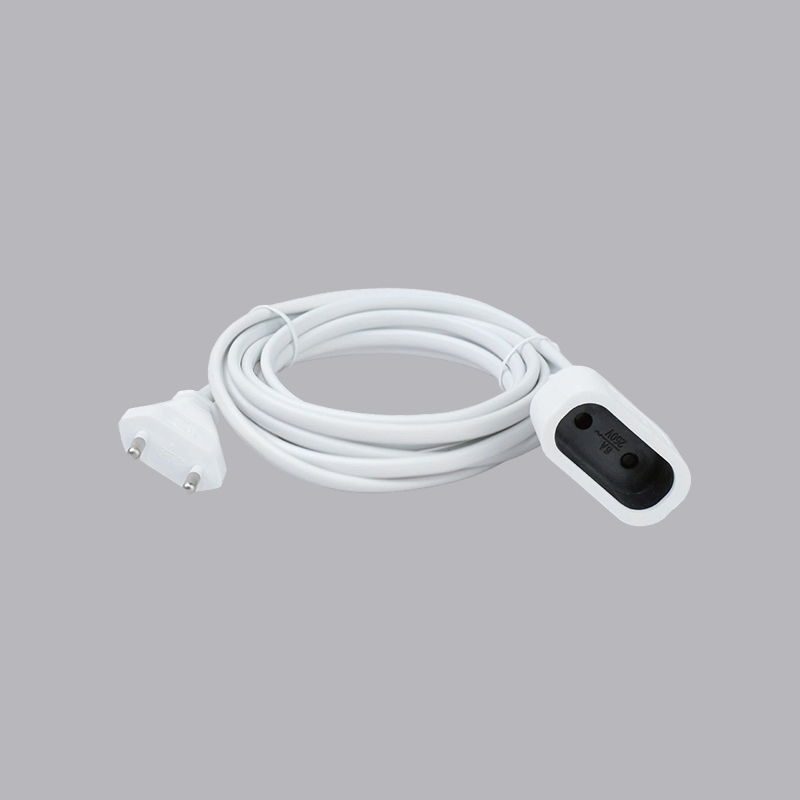

Interfaccia spina e presa
Le spine europee sono generalmente conformi allo standard CEE 7/7 (compatibili con i tipi Schuko tedeschi e E/F francesi). Sono dotati di perni cilindrici con un diametro di 4,8 mm e una lunghezza di 19 mm e un contatto a molla sul lato di terra. L'interfaccia della presa deve soddisfare gli standard EN 50075 (senza messa a terra) o EN 50077 (con messa a terra) per garantire la compatibilità con i comuni apparecchi elettrici europei.

Specifiche e conduttività del cavo
Il conduttore centrale deve essere in rame privo di ossigeno (OFC) con una conduttività del 100% IACS (International Annealed Copper Standard). Le aree trasversali comuni includono:
0,75 mm² (corrente nominale 10 A, potenza 2300 W)
1,5 mm² (corrente nominale 16 A, potenza 3680 W)
2,5 mm² (corrente nominale 25 A, potenza 5750 W)
L'isolamento è generalmente realizzato in polivinilcloruro (PVC) o materiale a basso contenuto di fumi e senza alogeni (LSZH) ed è resistente a temperature comprese tra -15°C e 70°C.

Grado di protezione della custodia
Secondo la norma IEC 60529, le prolunghe per interni devono soddisfare IP20 (protezione contro le scosse elettriche), mentre i prodotti per esterni devono soddisfare IP44 (resistente agli spruzzi d'acqua) o IP67 (resistente alla polvere e all'acqua).

II. Scienza dei materiali e caratteristiche di sicurezza
La scelta del materiale per le prolunghe europee determina direttamente la loro sicurezza elettrica, durata e adattabilità ambientale. Il loro sistema di materiali principali è meticolosamente progettato per soddisfare le rigorose normative UE.

1. Ingegneria dei materiali isolanti e guaine
Tecnologia di formulazione del PVC (cloruro di polivinile): essendo il materiale più comunemente utilizzato, la sua formulazione deve raggiungere un equilibrio tra ritardo di fiamma, flessibilità e resistenza all'invecchiamento.

Ritardante di fiamma: deve superare lo standard IEC 60332-1 (test di combustione verticale a cavo singolo) e il più severo IEC 60332-3 (test di combustione in bundle). I sistemi ritardanti di fiamma utilizzano tipicamente ritardanti di fiamma compositi, come l'idrossido di alluminio (ATH) e l'idrossido di magnesio (MDH), che funzionano in sinergia durante la combustione. Durante la combustione, si decompongono per assorbire calore e rilasciare vapore acqueo, diluendo i gas combustibili. L'indice di ossigeno (OI) deve generalmente essere superiore al 32% (ASTM D2863).

Resistenza all'invecchiamento e proprietà meccaniche: i plastificanti con buona resistenza alla migrazione (come DINP e DOTP) dovrebbero essere selezionati per prevenire la fragilità dopo un uso prolungato. Gli agenti anti-invecchiamento (come il nerofumo) devono resistere efficacemente alla degradazione UV. I requisiti di resistenza alla trazione sono generalmente ≥15 MPa e allungamento a rottura ≥150% (norma EN 50363).

Applicazioni di materiali alternativi:

I materiali Low Smoke Zero Halogen (LSZH) vengono utilizzati principalmente in luoghi con rigorosi requisiti di sicurezza antincendio, come metropolitane, aeroporti e data center. Sono a base di poliolefine (come EVA) e ritardanti di fiamma come ATH/MDH. Durante la combustione, la densità del fumo e la trasmissione della luce devono essere >60% (IEC 61034) e la corrosività del gas (pH e conduttività) deve essere conforme alla norma EN 50267-2-2.

I materiali in gomma sono utilizzati nelle prolunghe industriali per carichi pesanti (come la struttura H07RN-F). Offrono un'ottima resistenza agli oli, al freddo (fino a -40°C) e allo schiacciamento meccanico (conformi alla serie di test EN 60811).

2. Selezione e trattamento del metallo conduttore
Rame privo di ossigeno (OFC): purezza ≥ 99,95%, conduttività ≥ 101% IACS. Il suo contenuto di ossigeno estremamente basso (<0,001%) previene l'infragilimento da idrogeno e garantisce la stabilità del conduttore dopo un uso a lungo termine.

Processo di placcatura:

Nichelatura su perni/manicotti: lo strato di nichel ha generalmente uno spessore di 3-5μm (secondo EN 50525-1). Fornisce principalmente durezza, resistenza all'usura e protegge il materiale di base dall'ossidazione. Il materiale base sottostante in rame o ottone deve mantenere una buona elasticità.

Placcatura in stagno sul nucleo interno in rame: negli ambienti industriali ad elevata umidità, la placcatura in stagno viene spesso utilizzata sui conduttori in rame per prevenire efficacemente l'aumento della resistenza di contatto causata dalla solforazione o dall'ossidazione e migliorare la saldabilità.

3. Progettazione strutturale e meccanismi di sicurezza
Sistema a doppio isolamento: molte prolunghe europee utilizzano un design a "doppio isolamento", costituito da un isolamento di base (strato di PVC sul conduttore) più un isolamento supplementare (la guaina esterna complessiva o una struttura di isolamento interna). Questi prodotti non richiedono un filo di terra (solo due conduttori) e sono contrassegnati con il simbolo "U" (circolare). Sono conformi alla norma EN 60309 e forniscono una maggiore ridondanza di sicurezza.

Pressacavo: un "pressacavo" flessibile o dispositivo di bloccaggio interno, tipicamente stampato ad iniezione, è formato all'interfaccia tra il cavo e la spina/presa. Ciò soddisfa i requisiti del test di flessione della norma EN 60799 e previene la rottura del filo interno dovuta a flessioni ripetute.

III. Analisi sistematica degli scenari applicativi e gestione dei carichi
La selezione di una prolunga è un progetto sistematico, che richiede una decisione globale basata sulle caratteristiche del carico, sulle condizioni ambientali e sulle norme di sicurezza.

1. Analisi del tipo e delle caratteristiche del carico
Carichi resistivi: come lampade a incandescenza e riscaldatori elettrici. Offrono corrente stabile e corrente di spunto bassa, rendendo la selezione relativamente semplice; devono solo soddisfare la potenza nominale.

Carichi induttivi: come utensili a motore (trapani elettrici, compressori) e frigoriferi. Le correnti di spunto (spunto) possono raggiungere 5-7 volte la corrente nominale e durare centinaia di millisecondi. I cavi (tipicamente con una sezione trasversale sufficiente) e i connettori (per evitare l'erosione dell'arco) devono essere selezionati per resistere a questi brevi sovraccarichi.

Carichi capacitivi: come alimentatori a commutazione (computer, caricabatterie per telefoni cellulari). All'accensione si verifica una grande corrente di carica del condensatore (spunto). Anche se questo aumento dura solo un breve periodo, influisce comunque sui contatti del connettore.

Carichi non lineari: come inverter e alimentatori per driver LED. Questi carichi generano armoniche di ordine elevato (in particolare la terza armonica), causando potenzialmente il superamento della corrente di fase da parte della corrente di neutro. Per i cavi di prolunga con fori multipli, questo fattore deve essere attentamente considerato e deve essere selezionato un design con una sezione trasversale del conduttore neutro più spessa.

2. Guida alla selezione professionale per ambienti specifici
Officine industriali/Cantieri:

Tipo di cavo: è necessario utilizzare un cavo con guaina in gomma per carichi pesanti (come H07RN-F). La sua resistenza all'olio, alla resistenza allo schiacciamento meccanico e alla resistenza agli agenti atmosferici (da -25°C a 60°C) supera di gran lunga quella del PVC.

Grado di protezione: almeno IP67, protezione contro l'intrusione di refrigerante, detriti metallici e polvere.

Caratteristiche aggiuntive: RCD (dispositivo di corrente residua) integrato e protezione da sovracorrente sono le migliori pratiche.

Data center/sale computer:

Requisiti ignifughi: il cavo LSZH è obbligatorio per evitare che fumi tossici e gas corrosivi danneggino le apparecchiature di precisione e ostacolino l'evacuazione in caso di incendio.

Requisiti prestazionali: i cavi devono avere bassa induttanza e bassa impedenza per garantire la stabilità della tensione. Questi cavi sono spesso accompagnati da una PDU (unità di distribuzione dell'alimentazione) personalizzata di produttori come Cixi Lianou Electrical Appliance Co., Ltd.

Strutture mediche:

Conformità agli standard: deve soddisfare lo standard di sicurezza EN 60601-1 per le apparecchiature elettromedicali. Questo standard prevede norme estremamente rigide per la corrente di dispersione a terra e la corrente di dispersione del paziente (tipicamente <0,1 mA).

Progettazione strutturale: le spine e le prese sono in genere di colori o forme diverse per impedire il collegamento accidentale a circuiti non medici.

Eventi all'aperto e temporanei:

Protezione meccanica: i cavi devono avere una guaina esterna altamente resiliente e possono includere uno strato di armatura aggiuntivo.

Visibilità e sicurezza: i cavi devono essere di colore brillante (arancione o giallo) e dotati di RCD ad alta sensibilità da 30 mA per evitare scosse elettriche dovute all'umidità.

Adattabilità stagionale: nelle regioni fredde, assicurarsi che il materiale del cavo non diventi fragile alle basse temperature.

3. Principi ingegneristici della gestione del carico
Declassamento: è severamente vietato il funzionamento prolungato a pieno carico. La regola dell'80% è comunemente seguita in ingegneria. Ciò significa che per una prolunga da 16 A, il carico continuo consigliato non deve superare 12,8 A (circa 2940 W), consentendo il sovraccarico transitorio e la dissipazione del calore.

Lunghezza e caduta di tensione: i cavi hanno impedenza, causando una caduta di tensione con l'aumentare della lunghezza. Secondo la norma IEC 60364-5-52, la caduta di tensione dovrebbe generalmente essere inferiore al 3%. La formula di calcolo è: Caduta di tensione ΔU = (ρ * L * I * 2) / A (ρ è resistività, L è lunghezza, I è corrente e A è area della sezione trasversale). Distanze di trasmissione maggiori richiedono un'area della sezione trasversale maggiore.

Gestione termica: le prolunghe devono essere completamente estese. Avvolgerli crea induttanza e ostacola la dissipazione del calore, con conseguente accumulo di calore e rischio di incendio. Intorno a loro dovrebbe essere lasciato spazio sufficiente per la circolazione dell'aria.

IV. Processo di produzione e controllo qualità
Prendiamo come esempio Cixi Lianou Electrical Appliance Co., Ltd., un'impresa chiave nella provincia di Zhejiang, in Cina. Il suo processo di produzione incarna elevati standard di settore:

Processo di stampaggio ad iniezione
Gli alloggiamenti dei connettori sono realizzati utilizzando una macchina per lo stampaggio a iniezione completamente automatica (forza di chiusura ≥ 800 T), con precisione della temperatura dello stampo controllata a ±1°C per garantire la conformità dimensionale alle specifiche EN 50075.

Assemblaggio cavi
Il collegamento dei fili e dei connettori avviene mediante saldatura ad ultrasuoni, con valori di resistenza inferiori del 35% rispetto alla crimpatura meccanica. La linea di produzione è dotata di un tester di alta tensione (1500 V/60 s) e di un tester di continuità di terra (resistenza <0,1 Ω).

Sistema di controllo qualità

Test di accensione al 100% (carico 1,25 volte la corrente nominale per 1 ora).

Gli elementi di ispezione casuale includono un test di pressione della sfera (125°C/1 ora), un test di piegatura (10.000 cicli) e un test di resistenza al calore (70°C/7 giorni).
